Swaged Rebar Couplers

swaged Rebar Couplers ایک مکمل-طاقت کا مکینیکل سپلائیز ٹھنڈا کرکے-ہموار اسٹیل کی آستین کو براہ راست پسلی والے کمک والے اسٹیل پر فراہم کرتے ہیں۔ پورٹیبل ہائیڈرولک سویجنگ پریس کا استعمال کرتے ہوئے، سٹیل کی آستین پلاسٹک سے ریبار کی پسلیوں میں تبدیل ہو جاتی ہے، جس سے ایک مکینیکل انٹرلاک بنتا ہے جو پیرنٹ بار کی حتمی تناؤ کی طاقت سے زیادہ ہوتا ہے۔

یہ سسٹم فیلڈ تھریڈنگ، بار-اینڈ ہیٹنگ، اور کراس-سیکشنل ایریا میں کمی کو ختم کرتا ہے۔ یہ معیاری ڈیفارمڈ ریبار (#4 سے #18 / 12 ملی میٹر سے 57 ملی میٹر) کو ہائی-زلزلہ، زیادہ-تھکاوٹ، اور کنکریٹ کے ڈھانچے میں جوڑتا ہے جہاں روایتی لیپ اسپلائسز سٹیل کی بھیڑ یا فیل کوڈ کلیئرنس کی حدود کا سبب بنتے ہیں۔

زیرو تھریڈنگ کی ضرورت ہے:قینچ-کٹ یا شعلے-کاٹ ریبار کو بغیر دھاگے کی کٹائی، کولڈ-پریشان کرنے، یا ٹیپر مشیننگ کے بغیر جوڑتا ہے۔

مکمل مکینیکل انٹر لاک:کولڈ ریڈیل ڈیفارمیشن آستین کے سٹیل کو ریبار ڈیفارمیشنز پر مجبور کرتی ہے، جس سے بوجھ کے چکروں میں پھسلنا ختم ہو جاتا ہے۔

100% بار بریک کی یقین دہانی:اسپلائس ڈیزائن کی گنجائش گریڈ 60، گریڈ 75، اور گریڈ 80 ریبار کی اصل حتمی ٹینسائل طاقت (فو) سے زیادہ ہے۔

کومپیکٹ بیرونی قطر:چیکنا آستین کا پروفائل ریبار کیج کی بھیڑ کو کم کرتا ہے، ہموار کنکریٹ پلیسمنٹ اور مجموعی بہاؤ کو قابل بناتا ہے۔

بصری معائنہ کی صلاحیت:مکمل ٹھنڈا-سوئجنگ بیرونی قطر میں قابل پیمائش کمی اور آستین کی لمبائی کا سبب بنتی ہے، جس سے سائٹ پر فوری گیج کی تصدیق ہو سکتی ہے۔

ہمارے swaged کپلر ٹائپ 1 اور ٹائپ 2 مکینیکل سپلائسز کے لیے بین الاقوامی ساختی ڈیزائن کوڈز کی تعمیل کرتے ہیں:

ACI 318-19 / ACI 349 / ACI 359:قسم 1 (125% fy) اور Type 2 (100% fu تفصیلات) مکینیکل اسپلائس کی ضروریات کو پورا کرتا ہے۔

BS EN 1992-1-1 (یورو کوڈ 2):مستحکم، متحرک، اور کم-سائیکل تھکاوٹ لوڈ کے معیار کے مطابق مضبوطی کنکشن کے لیے۔

AASHTO LRFD پل ڈیزائن کی تفصیلات:پل پیئرز میں مین ٹینشن ٹائیز اور سیسمک پلاسٹک ہینگ زونز کے لیے منظوری دی گئی۔

ISO 15835-1/2:جامد، پرچی، اور چکراتی تناؤ-کمپریشن ٹیسٹنگ کے تحت کلاس B1/S1 کارکردگی کا سرٹیفیکیشن۔

ASTM A706/A615:کم-ایلائے بلیٹ اسٹیل اور کاربن-اسٹیل ڈیفارمڈ بارز کے ساتھ ہم آہنگ۔

پل کے ذیلی ڈھانچے اور ڈھیر:بور کے ڈھیروں، ڈایافرام کی دیواروں، اور پل کے گھاٹوں میں عمودی ریبار کے پنجروں کو الگ کرنا جہاں لہرانے کے دوران پنجرے کی سختی بہت ضروری ہے۔

نیوکلیئر اور کنٹینمنٹ بلڈنگز:ACI 349 کے تحت اثر، دھماکے کی مزاحمت، اور تھرمل تناؤ کے تقاضوں کا نشانہ بننے والے بھاری کمک کے ٹکڑے۔

اونچی-بڑھتی ہوئی بنیادی دیواریں اور کالم:لمبے گود کے ٹکڑوں کو تبدیل کرنے کے لیے بڑے-قطر کے ریبار (#11 سے #18) کو الگ کرنا، اسٹیل کے وزن اور کنکریٹ کے باطل خطرات کو کم کرنا۔

پری کاسٹ کنکریٹ کنکشن:فیلڈ کلوزر پوور اور بیم-کالم جوائنٹس میں پری کاسٹ عناصر سے نکلنے والی اسٹارٹر بارز کو الگ کرنا۔

انفراسٹرکچر ریٹروفیٹ اور مرمت:پل کو چوڑا کرنے، ڈیم کی مرمت، اور ساختی اپ گریڈ میں بے نقاب موجودہ ریبار سے نئی کمک کو جوڑنا۔

مرحلہ 1: ریبار اینڈ تیاری
اس بات کو یقینی بنائیں کہ ریبار کے سرے ڈھیلے زنگ، تیل، کنکریٹ کے گارا، یا انتہائی جھکے ہوئے اشارے سے پاک ہوں۔ شعلہ-کاٹ یا قینچ-کٹے ہوئے سرے قابل قبول ہیں۔ فلیٹ کا سامنا غیر ضروری ہے.

مرحلہ 2: مارکنگ اور پوزیشننگ
چاک یا پینٹ مارکر کا استعمال کرتے ہوئے ریبار کے دونوں سروں پر مطلوبہ سرایت کی گہرائی (کپلر کی لمبائی کی نصف) کو نشان زد کریں۔ swaged آستین کو مکمل طور پر پہلی بار پر سنٹر اسٹاپ مارک تک سلائیڈ کریں۔

مرحلہ 3: ہائیڈرولک کولڈ سویجنگ
دوسری بار کو آستین میں سیدھ کریں۔ پورٹیبل ہائیڈرولک سویجنگ پریس کو آستین کے اوپر رکھیں۔ ریڈیل ہائیڈرولک پریشر کو مرکز سے دونوں بیرونی کناروں کی طرف ترتیب سے لگائیں جب تک کہ پریس ڈائی مکمل طور پر بند نہ ہوجائے۔

مرحلہ 4: معیار کی تصدیق
پاس/ناکام GO/NO{0}GO کیلیپر کا استعمال کرتے ہوئے بیرونی swaged diameter پر سوئیجڈ کنکشن کا معائنہ کریں۔ چیک کریں کہ ریبار کی سیدھ 1.5 ڈگری رواداری کے اندر رہتی ہے۔

ہر پروڈکشن بیچ شپمنٹ سے پہلے تباہ کن اور غیر{0}}تباہ کن کوالٹی کنٹرولز سے گزرتا ہے:

ٹینسائل اور ایلونیشن ٹیسٹنگ:پل ٹیسٹنگ ٹو ڈسٹرکشن (ASTM A370) اس بات کو یقینی بناتا ہے کہ بار ٹوٹنا کپلر آستین والے زون سے باہر واقع ہو۔

سائیکلک تناؤ-کمپریشن ٹیسٹ:متحرک زلزلہ لوڈنگ کے تحت کارکردگی کی تصدیق کرنے کے لیے ہائی-تناؤ کم-سائیکل ٹیسٹنگ (0.5 fy سے 1.25 fy تک 20 سائیکل)۔

کم-پرچی کی توثیق:اس بات کو یقینی بنانے کے لیے کہ پرچی سختی سے 0.10 ملی میٹر سے کم رہے۔

میٹالرجیکل تجزیہ:کیمیائی ساخت کی تصدیق (سپیکٹومیٹری) اور خام سٹیل کی نلیاں پر سختی کی جانچ تاکہ ٹھنڈے اخترتی کے تحت ٹوٹنے والے فریکچر کو روکا جا سکے۔

غیر تباہ کن ٹیسٹنگ (NDT):مائیکرو-کریکس کے بغیر سطح کی 100% سالمیت کی تصدیق کے لیے جعلی آستینوں پر مقناطیسی ذرہ ٹیسٹنگ (MT)۔

معیاری انوینٹری:ریبار سائز 16mm، 20mm، 25mm، 32mm، اور 40mm کے سادہ فنِش میں اسٹاکس بھیجنے کے لیے-تیار۔

منتقلی جوڑے:غیر مساوی بار سائز میں شامل ہونے کے لیے حسب ضرورت مشینی اندرونی مراحل (مثلاً، #11 سے #9/36 ملی میٹر سے 28 ملی میٹر)۔

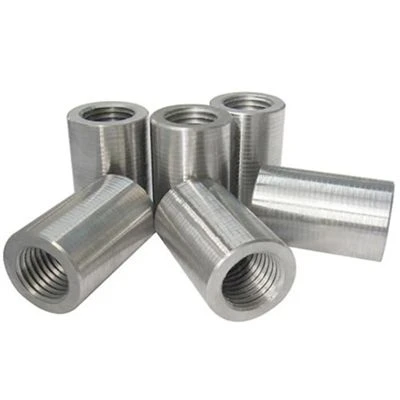

ویلڈ ایبل ہاف-کپلرز:سنگل-کاربن کے ساتھ ختم شدہ swaged آستین-مساوی ساختی اسٹیل چیمفرز کے لیے ساختی اسٹیل پلیٹوں، پائلنگز، یا لائنرز کو براہ راست ویلڈنگ کرنے کے لیے۔

خصوصی ملعمع کاری:گرم-ڈِپ گیلونائزنگ (ASTM A153) یا epoxy کوٹنگ (ASTM A775) سمندری اور ڈیکنگ نمک کے ماحول کے لیے۔

فیلڈ آلات کی حمایت:اپنی مرضی کے مطابق ہائیڈرولک سویجنگ پریس، ڈائی سیٹس، اور پراجیکٹ بار کے شیڈول کے مطابق فیلڈ پاور یونٹس کے لیے سپلائی اور کرائے کے اختیارات۔

درست تکنیکی کوٹیشن اور پروڈکشن شیڈول حاصل کرنے کے لیے، درج ذیل وضاحتیں جمع کروائیں:

ریبار پیرامیٹرز:برائے نام بار سائز (#4 سے #18 / 12 ملی میٹر سے 57 ملی میٹر)، اسٹیل گریڈ (مثلاً، گریڈ 60، گریڈ 80، B500B)، اور ڈیفارمیشن پروفائل کا معیار۔

پروجیکٹ کوڈ کے تقاضے:مخصوص ڈیزائن کے معیارات درکار ہیں (ACI 318 Type 1/2, Eurocode 2, AASHTO, Caltrans)۔

مقدار اور ترسیل کا شیڈول:فی سائز اور مطلوبہ ڈیلیوری بیچز کی کل تعداد۔

سطح کی کوٹنگ:سادہ، جستی، epoxy-کوٹیڈ، یا خصوصی اینٹی-سنکنرن ختم۔

سامان کی ضروریات:اس بات کی نشاندہی کریں کہ آیا سائٹ پر عمل درآمد کے لیے ہائیڈرولک سویجنگ پریس اور ڈائی سیٹس کی ضرورت ہے یا اگر پری-سویجنگ شاپ کا سامان درکار ہے۔
